Hohlgeflechte aus Kunststoff
Polypropylen-Zwirngeflechte, Polyester-Schutzschläuche
Bei Anwendungen in der Automobil-, Chemie- und Elektroindustrie werden Hohlgeflechte nachträglich auf die Schlauchleitung aufgebracht und dienen so z. B. als mechanischer Schutz. Sie sind durch Strecken und Stauchen im Durchmesser variabel. Mit einer geringen Anzahl von unterschiedlich großen Geflechten kann ein großer Durchmesserbereich abgedeckt werden.
Werkstoffe
Zum Einsatz kommen Kunststoffmonofile oder daraus hergestellte Zwirne. Bei entsprechendem Volumen sind farbliche oder elektrisch-leitfähige Varianten möglich.

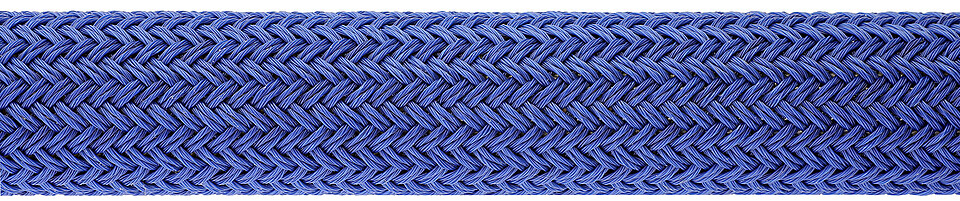

PP-Zwirngeflecht
| Referenz | Größe | DN | AD Schlauch ca. | Max. Durchmesser | Gewicht ca. |
|---|---|---|---|---|---|
| 17501 | 1/2" | 12 | 17 mm | 18,5 mm | 0,081 kg/m |
| 18202 | 5/8" | 16 | 23 mm | 25 mm | 0,096 kg/m |
| 18096 | 3/4" | 20 | 27 mm | 28 mm | 0,114 kg/m |
| 16170 | 1" | 25 | 35 mm | 36 mm | 0,134 kg/m |
| 18168 | 1 1/4" | 32 | 44 mm | 47 mm | 0,170 kg/m |
| 17322 | 1 1/2" | 40 | 47 mm | 50 mm | 0,190 kg/m |
| 20753 | 1 3/4" | 45 | 56 mm | 58 mm | 0,257 kg/m |
| 17176 | 2" | 50 | 61 mm | 63 mm | 0,243 kg/m |
| 17725 | 2 1/2" | 65 | 82 mm | 85 mm | 0,328 kg/m |
| 16119 | 3" | 80 | 92 mm | 96 mm | 0,388 kg/m |
| 17088 | 4" | 100 | 121 mm | 130 mm | 0,400 kg/m |
Lieferprogramm und Datenblatt
Dateigröße: 139 KB
PP-Zwirngeflecht

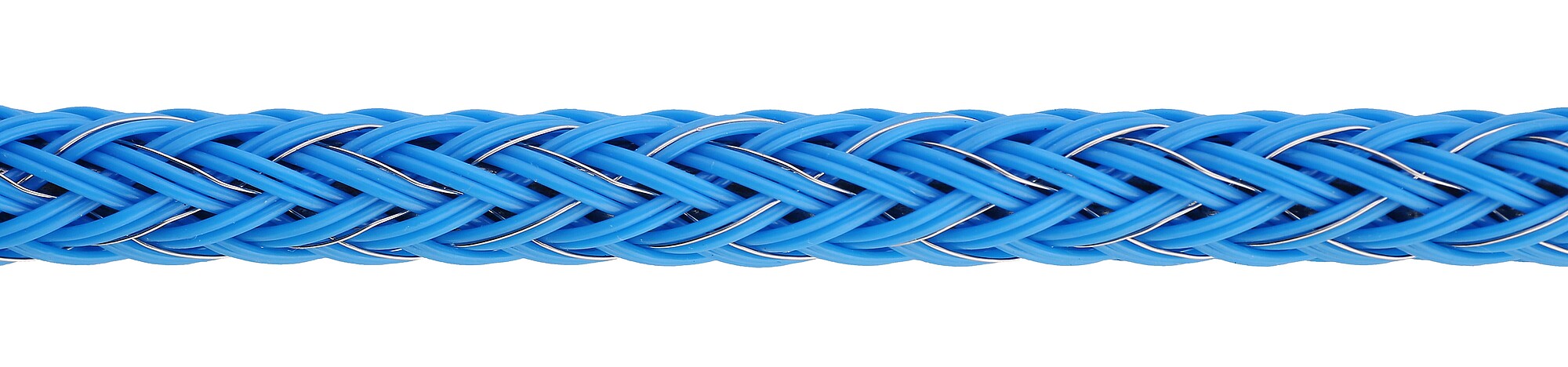

Leitfähiges PP-Zwirngeflecht
| Referenz | Größe | DN | AD Schlauch ca. | ø-max | Gewicht ca. |
|---|---|---|---|---|---|
| 20278 | 1/2" | 12 | 17 | 18,5 mm | 0,081 kg/m |
| 19557 | 5/8" | 16 | 23 | 25 mm | 0,096 kg/m |
| 19558 | 3/4" | 20 | 27 | 28 mm | 0,114 kg/m |
| 20486 | 1" | 25 | 35 | 36 mm | 0,134 kg/m |
| 19560 | 1 1/4" | 32 | 44 | 47 mm | 0,170 kg/m |
| 19561 | 1 1/2" | 40 | 47 | 50 mm | 0,190 kg/m |
| 19562 | 1 3/4" | 45 | 56 | 58 mm | 0,257 kg/m |
| 20451 | 2" | 50 | 61 | 63 mm | 0,243 kg/m |
| 20678 | 2 1/2" | 65 | 82 | 85 mm | 0,328 kg/m |
| 19566 | 3" | 80 | 92 | 96 mm | 0,388 kg/m |
| 10132 | 4" | 100 | 121 | 130 mm | 0,464 kg/m |
Datenblatt und Lieferprogramm
Dateigröße: 38 KB
Leitfähiges PP-Zwirngeflecht
PES-Schutzschlauch
| Referenz | ø-min/ø-max | Typische Abmessung ca. | Gewicht ca. |
|---|---|---|---|
| 18003 | 1/5 mm | ø3,0 mm rund | 0,3 kg/100m |
| 18004 | 2/7 mm | ø3,0 mm rund | 0,4 kg/100m |
| 18005 | 3/9 mm | ø4,3 mm rund | 0,5 kg/100m |
| 18006 | 4/11 mm | ø5,0 mm rund | 0,6 kg/100m |
| 18008 | 5/12 mm | ø6,4 mm rund | 0,8 kg/100m |
| 18010 | 7/15 mm | 9,7 x 3,5 mm flach | 0,9 kg/100m |
| 18012 | 8/17 mm | 9 x 4 mm flach | 1,1 kg/100m |
| 18015 | 10/20 mm | 13 x 4,5 mm flach | 1,1 kg/100m |
| 18020 | 14/26 mm | 16 x 2,5 mm flach | 1,5 kg/100m |
| 18025 | 18/34 mm | 18 x 2,0 mm flach | 1,9 kg/100m |
Lieferprogramm und Datenblatt
Dateigröße: 35 KB
PES-Schutzschlauch
