Elastomerschläuche

Umflochtene Gummischläuche, Silikonschläuche, Vertrieb von unumflochtenen Schläuchen

Schlauchumflechtungen führen wir nach hausinternem Standard oder nach Kundenspezifikation aus. Als Material wird hauptsächlich verzinkter Stahldraht oder Edelstahldraht eingesetzt.

Bei entsprechendem Volumen sind farbliche Kennzeichnungen und vom Standard abweichende Ringlängen möglich.

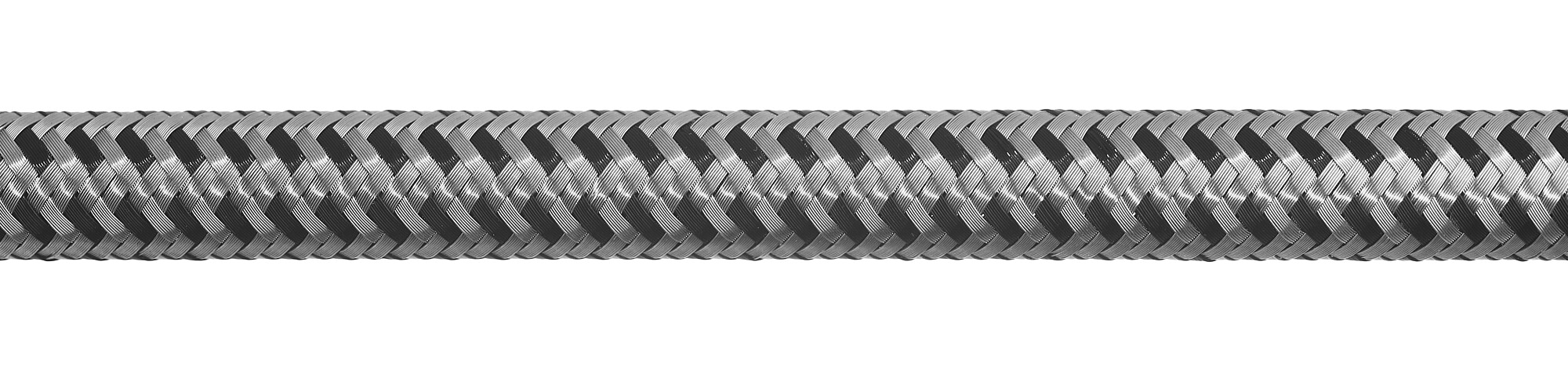

Niederdruckschlauch

Bezeichnung
Niederdruckschlauch mit 1-lagiger Umflechtung

Schlauchaufbau
Innenschicht: NBR/PVC Maschinenschlauch DIN EN ISO 6806
1. Geflechtslage: Verzinkter Eisendraht oder
Nirodraht 1.4301

Temperaturbereich
In Abhängigkeit vom Medium -35 °C bis +80 °C

Referenz ID AD Berstdruck min. Biegeradius min. Ringlänge ca. Gewicht ca.
16052 3,5 ±0,2 mm 8,8 ±0,3 mm 60 bar 20 mm 100 m 0,098 kg/m
16053 3,8 ±0,2 mm 6,6 ±0,3 mm 30 bar 20 mm 100 m 0,058 kg/m
16055 4,5 ±0,2 mm 9,6 ±0,3 mm 60 bar 25 mm 100 m 0,100 kg/m
16057 5,1 ±0,3 mm 10,5 ±0,4 mm 60 bar 25 mm 100 m 0,130 kg/m
16059 6,0 ±0,3 mm 10,7 ±0,4 mm 60 bar 25 mm 100 m 0,122 kg/m
14765 7,0 ±0,3 mm 11,5 ±0,4 mm 45 bar 25 mm 100 m 0,145 kg/m
16060 7,5 ±0,3 mm 12,6 ±0,4 mm 50 bar 30 mm 100 m 0,147 kg/m
16062 7,7 ±0,3 mm 12,5 ±0,4 mm 50 bar 30 mm 100 m 0,166 kg/m
16051 8,8 ±0,3 mm 13,6 ±0,4 mm 50 bar 40 mm 100 m 0,185 kg/m
16064 9,3 ±0,4 mm 14,2 ±0,5 mm 50 bar 40 mm 100 m 0,179 kg/m
16065 11,4 ±0,4 mm 17,3 ±0,5 mm 50 bar 50 mm 100 m 0,243 kg/m
16066 12,9 ±0,4 mm 18,4 ±0,5 mm 50 bar 60 mm 40 m 0,295 kg/m
16067 14,4 ±0,4 mm 21,4 ±0,6 mm 50 bar 70 mm 50 m 0,416 kg/m
16068 17,0 ±0,5 mm 24,8 ±0,7 mm 50 bar 100 mm 40 m 0,428 kg/m
16069 21,4 ±0,8 mm 29,8 ±1,0 mm 50 bar 120 mm 30 m 0,572 kg/m
16070 24,8 ±0,8 mm 33,0 ±1,0 mm 40 bar 150 mm 30 m 0,774 kg/m
16071 30,0 ±1,0 mm 42,5 ±1,5 mm 30 bar 250 mm 20 m 1,125 kg/m
16072 38,0 ±1,0 mm 49,0 ±1,5 mm 30 bar 300 mm 10 m 1,438 kg/m

Lieferprogramm und Datenblatt

Dateigröße: 45 KB

Niederdruckschlauch

Silikonschläuche

Für vielfältige Anwendungen in Lebensmittel- oder Pharmaindustrie, Medizintechnik, Wasser- und Sanitärversorgung bieten unsere Silikonschläuche hervorragende physikalische Eigenschaften. Die Schläuche sind kälteflexibel bis -60 °C und bei trockener Hitze bis +200 °C temperaturbeständig.

Mit der Umflechtung aus Edelstahldraht sind die Schläuche für Niederdruckanwendungen bestens geeignet. Sie sind alterungs-, witterungs-, ozon- und UV-beständig sowie gegen viele Chemikalien resistent.

Referenz ID AD Berstdruck min. Biegeradius min. Ringlänge ca. Gewicht ca.
20145 3,4 ±0,2 mm 8,2 ±0,3 mm 60 bar 25 mm 100 m 0,080 kg/m
20146 4,2 ±0,3 mm 9,3 ±0,3 mm 60 bar 25 mm 100 m 0,095 kg/m
20147 5,5 ±0,3 mm 10,3 ±0,4 mm 60 bar 25 mm 100 m 0,116 kg/m
20148 5,9 ±0,3 mm 10,8 ±0,4 mm 50 bar 30 mm 100 m 0,126 kg/m
20149 7,3 ±0,3 mm 12,3 ±0,4 mm 50 bar 30 mm 100 m 0,150 kg/m
20150 7,7 ±0,3 mm 12,5 ±0,4 mm 50 bar 35 mm 100 m 0,154 kg/m
20151 9,0 ±0,3 mm 13,7 ±0,4 mm 50 bar 40 mm 100 m 0,174 kg/m
20152 9,5 ±0,3 mm 14,0 ±0,4 mm 50 bar 40 mm 100 m 0,182 kg/m
20153 11,0 ±0,4 mm 16,9 ±0,5 mm 50 bar 45 mm 50 m 0,246 kg/m
20154 12,2 ±0,4 mm 18,6 ±0,5 mm 50 bar 55 mm 50 m 0,288 kg/m
20155 14,4 ±0,4 mm 21,4 ±0,6 mm 50 bar 60 mm 50 m 0,337 kg/m
20156 17,4 ±0,5 mm 25,0 ±0,6 mm 50 bar 70 mm 50 m 0,446 kg/m
20157 21,8 ±0,6 mm 29,8 ±0,7 mm 50 bar 90 mm 50 m 0,597 kg/m
20158 25,0 ±0,6 mm 33,6 ±1,0 mm 40 bar 150 mm 25 m 0,667 kg/m
20159 31,3 ±1,5 mm 41,9 ±1,5 mm 30 bar 200 mm 25 m 1,046 kg/m
20160 40,0 ±1,5 mm 52,3 ±1,5 mm 10 bar 205 mm 25 m 1,382 kg/m

Lieferprogramm und Datenblatt

Dateigröße: 177 KB

Silikonschlauch

Vertrieb von unumflochtenen Schläuchen

Gummischläuche sind seit mehr als 60 Jahren im Lieferprogramm. Ohne Umflechtung sind sie auch als Handelsware erhältlich. Eine Liste der verfügbaren Abmessungen finden Sie hier:

Gummischlauch

Referenz Abmessung Toleranz ID Toleranz Wandstärke Ringlänge ca. Gewicht ca.
16125 3,5 x 2,0 ±0,2 mm ±0,2 mm 100 m 0,046 kg/m
19910 4,2 x 1,0 ±0,2 mm ±0,2 mm 100 bis 1 000 m 0,038 kg/m
20050 4,2 x 1,5 ±0,2 mm ±0,3 mm 100 bis 1 000 m 0,058 kg/m
10183 4,5 x 2,0 ±0,3 mm ±0,3 mm 100 m 0,059 kg/m
10186 4,8 x 2,0 ±0,3 mm ±0,3 mm 100 m 0,081 kg/m
10187 5,5 x 2,0 ±0,3 mm ±0,3 mm 100 bis 1 000 m 0,071 kg/m
19911 6,0 x 1,5 ±0,3 mm ±0,2 mm 100 bis 1 000 m 0,044 kg/m
10189 6,0 x 2,0 ±0,3 mm ±0,3 mm 100 m 0,067 kg/m
10190 7,5 x 2,0 ±0,3 mm ±0,3 mm 100, 150 bis 1 000 m 0,086 kg/m
10192 8,0 x 2,0 ±0,3 mm ±0,3 mm 100 m 0,087 kg/m
19912 9,0 x 1,5 ±0,3 mm ±0,2 mm 100 bis 1 000 m 0,068 kg/m
10193 9,0 x 2,0 ±0,4 mm ±0,3 mm 100 bis 1 000 m 0,089 kg/m
10194 9,5 x 2,0 ±0,4 mm ±0,3 mm 100 bis 1 000 m 0,094 kg/m
10196 11,5 x 2,5 ±0,4 mm ±0,3 mm 50, 60, bis 1 000 m 0,148 kg/m
14392 13,0 x 2,5 ±0,4 mm ±0,3 mm 40, 50 m 0,166 kg/m
10203 14,5 x 3,0 ±0,4 mm ±0,3 mm 50, 60 m 0,244 kg/m
20682 17,5 x 3,5 ±0,6 mm ±0,3 mm 40 m 0,344 kg/m
10205 22,0 x 4,0 ±0,8 mm ±0,4 mm 30, 40 m 0,460 kg/m
10206 25,0 x 4,0 ±0,8 mm ±0,4 mm 20 m 0,538 kg/m
16129 32,0 x 5,0 ±1,0 mm ±0,5 mm 20 m 0,780 kg/m
16133 40,0 x 5,0 ±1,3 mm ±0,5 mm 10 m 0,960 kg/m

Lieferprogramm und Datenblatt

Dateigröße: 45 KB

Gummischlauch
